    星欧娱乐> 技术文章>当中继电热器>GLS型双地方中部继电

    联系星欧娱乐

  • GLS-3204K双位置中间继电器
  • 文章类别：GLS型双位置中间继电器
  • 文章概述

  • 产品型号：GLS-3204K
    额定电压：48V、110V、220V（AC/DC）
    触点形式：2常开4转换
    安装结构：导轨安装

    • 产品分类

    询价留言

    概述
    GLS-3204K用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。GLS-3204K安装方式采用35mm导轨条安装，壳体为欧规壳体。而老式的双位置中间继电器一般采用凸出式固定结构、凸出式插拔结构、嵌入式插拔结构。这三种壳体的体积比较大，而且安装时需要在开关柜上要预先开孔，因为每个厂家的继电器的开孔尺寸大小不一样，往往在选型上出现偏差，就会导致孔位太大或者太小，而采用导轨安装的双位置中间继电器，只需要在开关柜内安装导轨条无需开孔并支持多个拼接。
    型号及含义

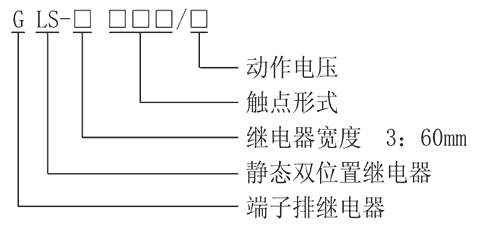

    GLS-3204K型号分类及含义
    GLS-3204K采用进口双位置继电器组成，不需要繁琐的机械调整。具有安全可靠，并有分闸、合闸指示等特点。其分闸、合闸线圈由电流启动或电压启动，可方便地安装在各类导轨上。
    GLS-3204K技术参数
    额定参数
    直流额定电压 24V、110V、220V可选
    交流额定电压 24V、110V、220V、380V可选
    动作电压 <70%额定电压
    动作时间 <30ms
    功耗 <6W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    接线图

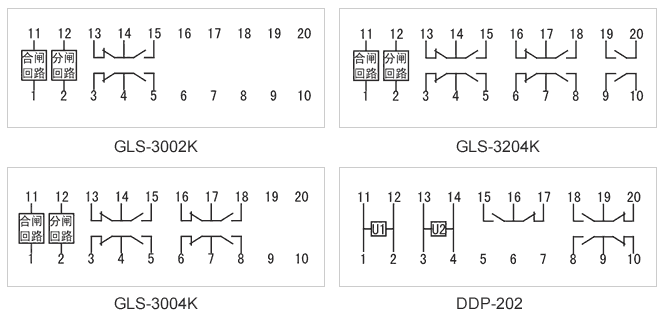

    GLS-3204K内部接线图
    GLS-3204K触点形式及动作时间
    型号 触点形式 动作时间 额定电压
    GLS-3002K 2转换 <30ms AC/DC：12V、48V、110V、220V
    GLS-3204K 2常开4转换 <30ms AC/DC：12V、48V、110V、220V
    GLS-3004K 3常开4转换 <30ms AC/DC：12V、48V、110V、220V
    DDP-202 2常开2转换 <30ms AC/DC：12V、48V、110V、220V
    主要特点

    GLS-3204K阻燃壳体

    GLS-3204K导轨安装

    GLS-3204K静态集成电路

    GLS-3204K端子排接线

    GLS-3204K外形尺寸图
    外形尺寸图
