SRTD-24VDC-1H1D断电延时时间继电器

文章类别：SRTD型时间继电器

文章概述

产品型号：SRTD-24VDC-1H1D时间继电器
延时类型：断电延时继电器
延时触点：1常开1常闭
额定电压：DC24V

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

SRTD-24VDC-1H1D时间继电器为断电延时继电器适用于交流电压90V~280V，直流电压24V~220V的自动控制电路中。时间继电器作为断电延时动作的元件，用于交流或直流保护和自动控制装置中，使被控元件得到所需延时。其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证，是老式时间继电器更换的理想产品，SRTD-24VDC-1H1D采用静态集成电路具有整定范围更大、级差小、触点容量大、整定直观方便等优点。

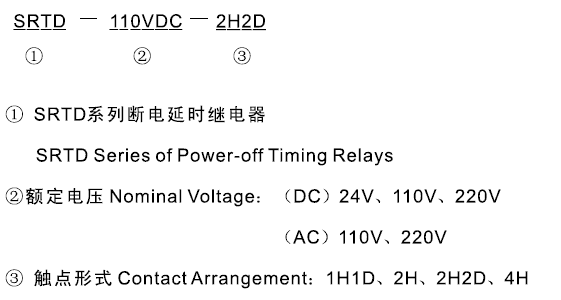

型号及含义

SRTD-24VDC-1H1D主要特点

●采用拨码整定，具有整定方便、级差小、整定范围宽等特点。
●延时范围广，有0.06秒~0.6秒、0.25秒~2.5秒、2秒~20秒、16秒~160秒可选。
●采用集成电路和进口元器件，稳定性和可靠性更高。
●SRTD-24VDC-1H1D继电器动作后，利用触点自保持，继电器触点无抖动，抗干扰能力强。
●采用导轨安装，对比老式的凸出式结构和插拔结构其安装更方便。

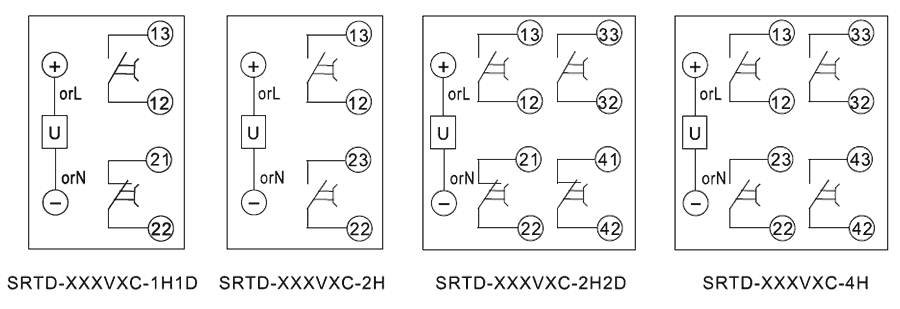

接线图

SRTD-24VDC-1H1D技术参数

额定参数
直流额定电压	24V、110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
直流动作电压	≤75%额定电压
延时范围	0.06秒~0.6秒、0.25秒~2.5秒、2秒~20秒、16秒~160秒
延时精度	±10%（较大延时整定值<1秒时）
返回时间	≤20mS
功耗	≤5W
安装方式及接线
安装结构	导轨安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
