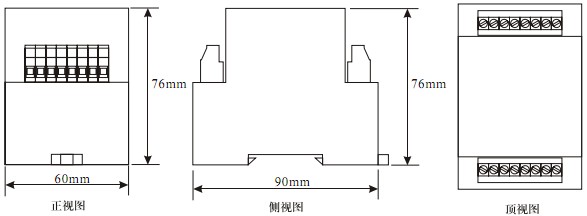

RDL-D概述

RDL-D静态直流电流继电器（以下简称本继电器）用于各种控制直流回路的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽。

RDL-D原理说明

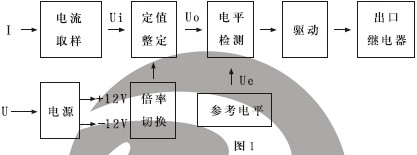

1、继电器原理框图见图1。

2、本继电器为静态型继电器，采用进口集成电路构成。被测量的直流电流I取样后，得到与被测电流成正比的电流Ui。经定值整定后进行整流，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出信号，驱动出口继电器，继电器处于动作状态，繁殖，若直流电压Uo高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

RDL-D继电器型号分类及其含义

RDL-D主要技术参数

1、额定值：
a、直流电流整定范围：0.1-9.9A交流额定值：5A,50Hz。
b、辅助电源：85V-265VAC/DC。
2、功率消耗
a、交流回路功耗：小于0.5VA
b、辅助电源回路功耗：未动作不大于0.5W，动作后不大于1.5W。
3、整定误差
a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=（5次测量平均值-整定值）/整定值x100%。
b、在基准条件下，同一整定值上测量的5次动作值的较大值和较小值应不大于4%。
c、在-10℃-50℃的温度下，任一整定点误差的绝对值不大于整定值的5%。
4、动作时间
1.1倍整定值的动作时间不大于30ms；2倍整定值的动作时间不大于20ms。
5、返回系数：0.90-0.95
6、返回时间：不大于27ms。
7、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为100W；在电压不超过250V，电流不超过5A，功率因数为cos∮=0.4±0.1的交流电路中，断开容量为1500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。
9、绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ，电压2KV，历时1分钟试验无击穿。

RDL-D内部接线图（正视图）
