产品用途

GL-12反时限过流继电器(以下简称继电器)具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。

产品接线图

产品工作原理

继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。在20%～40%的动作电流整定值下，圆盘开始旋转。此时由于扇齿与蜗杆没有咬合，故继电器不动作。

当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。

当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有有限反延时的特性。

继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。用手旋转返回机构，可使信号牌返回，并不需取下外壳。

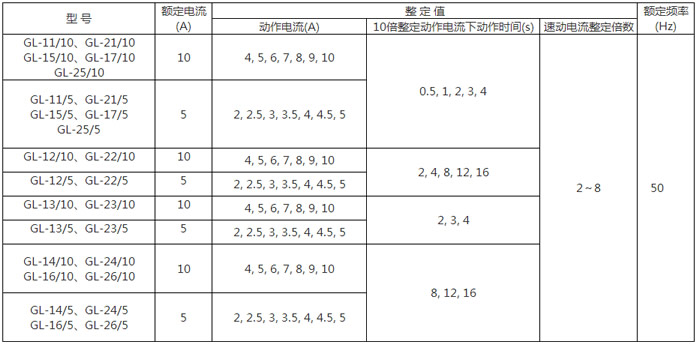

额定电流与整定范围

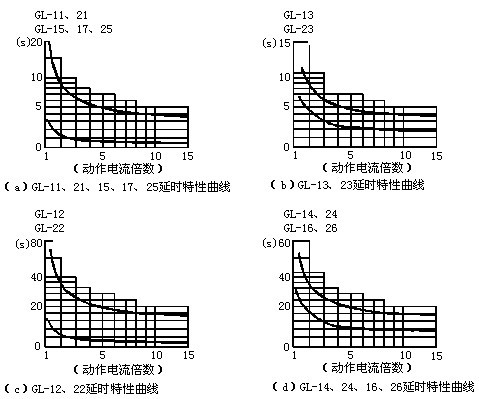

延时特性曲线图

主要技术参数

1、断电器设备次级线圈的常期合法感应感应电流为110%电机额定功率感应感应电流。2、汽车继电器设备的折回数值，针对於GL-11、12、21、22型应不低于0.85，针对於GL-13、14、15、16、17、23、24、25、26型应不低于0.8。3、当瓦数为继设备的整定瓦数时，继设备的瓦数消耗量好大过15VA。

4、热性能要求
当环境温度为40℃时，继电器线圈长期承受110%额定电流，其允许温升不超过65℃。

5、耐压热敏电阻不不低于300MΩ。

6、介质强度
继电器所有电路对外壳和非带电的金属部分，以及在电气上无联系的各电路之间的应能承受2kV（有效值）50Hz交流试验电压，历时1min，无绝缘击穿或闪络现象。

7、寿命
GL-11～14、21～24型继电器机械寿命为5000次，电寿命为500次；
GL-15、16、17、25、26型继电器机械寿命为500次，电寿命为50次。

8、毛重约为4kg。

调试方法

1、主接接点摩擦不少于2mm。是为了控制接接点跳动，动接接点星欧娱乐对动合接接点在姿势前，星欧娱乐对动断接接点在姿势后，应与受限制器沾染。2、移动数据信息大电流继电器开关空闲时间不值为1.5mm。当移动数据信息大电流继电器开关不久倒圆角时，扇齿与蜗杆带动应不不超5个齿。3、框架的与转盘的轴径行为量为0.1～0.2mm。继电嚣在做工作的区域及倒放180ο的的区域上，转盘应为与强磁铁及导磁体的极面相碰。4、扇齿与蜗杆的牙齿咬合量为扇齿高的1/3～2/3。5、飞速转动倍流螺丝钉，改变了动铁与导电磁铁间的气隙，需先调节瞬动电压。6、调正自感应片及压簧，使姿势交流电回到交流电与技術特殊要求相等。

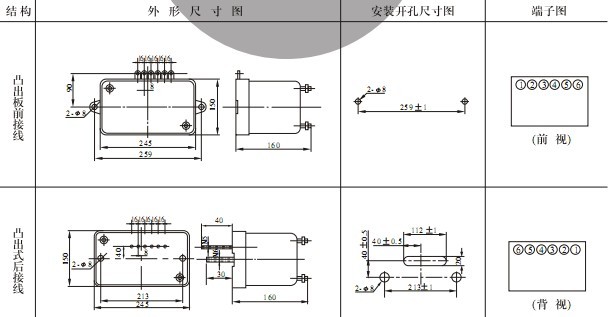

安装尺寸
