继电器采用电子电路和工艺设计制造，具有精度高、动作速度快、返回系数高、功耗小、整定直观方便等特点，可以替代。
继电器的型号规格及采用壳体如下：
整定范围代号 *
触点分类代号 * *
外形结构代号 * * *
电流继电器
静态式

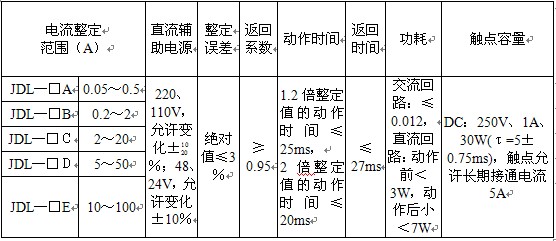

注： * —整定范围代号用英文字母 A～E 表示，具体见第3条。

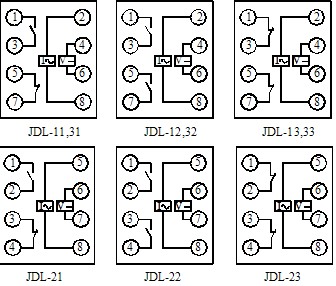

* * —触点分类代号用阿拉伯数字表示：
1：一动合、一动断 3：二动断
2：二动合
* * *—外形结构代号用一位数表示：

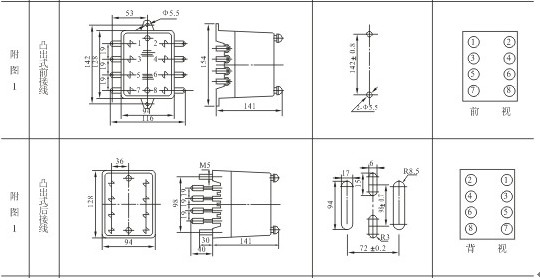

（JDL-）1□□：固定安装式壳体，外形及安装尺寸附图1。

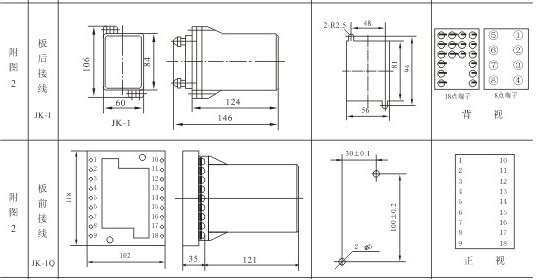

（JDL-）2□□：JK-1型壳体，外形及安装尺寸见附图2。

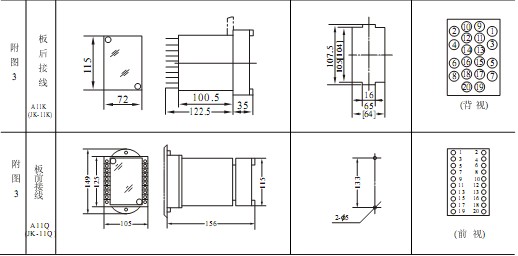

（JDL-）3□□：JK-11K、Q型壳体，外形及安装尺寸见附图3。
继电器是由集成电路构成的。被测交流电流经变流器后得到与其成正比的电压Ui，Ui经理想的全波整流、定值整定回路输出脉动电压，再经滤波电路得到与Ui成正比的直流电压U0。当U0高于触发器的门坎电压值时，触发器翻转输出一个高电平，驱动出口继电器动作，同时信号灯亮 (红色)。
继电器的辅助电源经换相器得到固定极性的±12V直流电压 (使用接线时不必考虑输入电源极性) 同时有信号灯指示 (绿色)。
