JL-8A/23电流继电器

文章类别：JL-8A、JL-8B型电流继电器

文章概述

产品型号：JL-8A/23
触点形式：2常闭
动作类型：欠电流
安装结构：凸出式插拔结构

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JL-8A/23电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。JL-8A/23采用CMOS集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。整定范围由0.03A~30A可选。

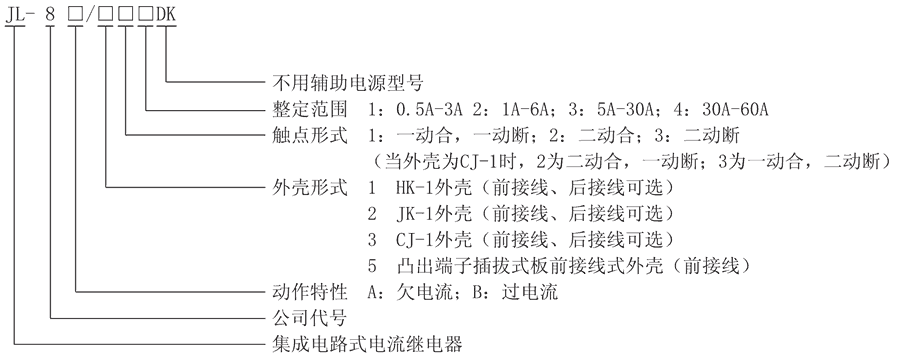

型号及含义

原理图

JL-8A/23电流值值大小继电商选用美国进口模块化电路设计带来。被精确测量的交流沟通电流值值大小I~经消毒变流器后，在首先其次级取到与被测、电流值值大小不成比例的工作电流值值电流降Ui。经定值整定后展开整流，整流后的激光脉冲工作电流值值电流降经滤波器滤波，取到与Ui不成比例的直流直流的电压电源电源电源工作电流值值电流降Uo。在电平论文在线查测中Uo与直流直流的电压电源电源电源符合工作电流值值电流降Ue展开十分，若直流直流的电压电源电源电源工作电流值值电流降Uo压低符合工作电流值值电流降，电平论文在线查测仪打印输出直流的电压正的的信号，win7驱动出口到继电商，继电商所处小工作睡眠的情况，反过来，若直流直流的电压电源电源电源工作电流值值电流降Uo低于符合工作电流值值电流降Ue，电平论文在线查测打印输出直流的电压负的的信号，JL-8A/23所处不小工作睡眠的情况。的工作原理一下图如图：

JL-8A/23工作原理图

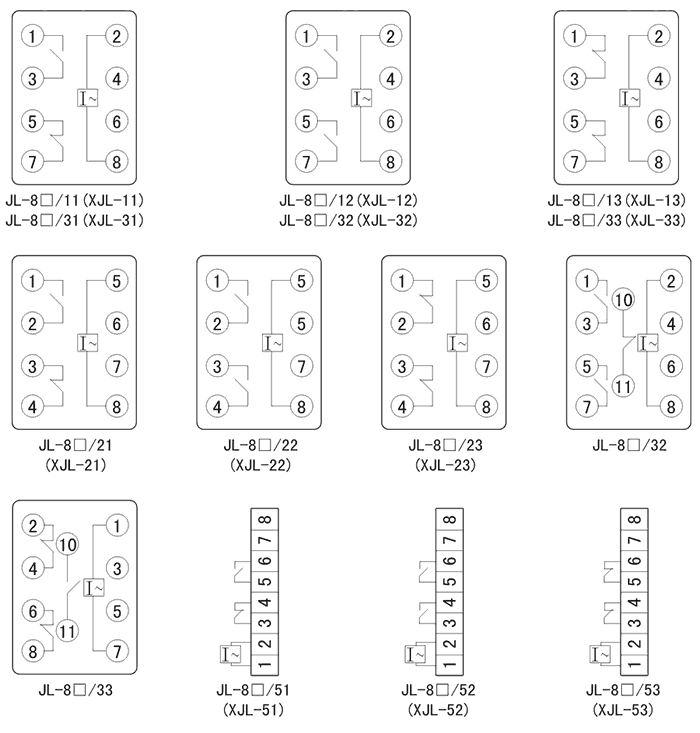

接线图

JL-8A/23技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	1.2倍整定值≤25ms，2倍整定值≤20ms
过电流返回系数	0.90~0.97
欠电流返回系数	1.05~1.15
返回时间	≤27ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
