BS-13时间继电器

文章类别：星欧娱乐:BS-10型时间继电器

文章概述

产品型号：BS-13
整定时间：2~10S
额定电压：220V、110V、48V、24V

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

BS-13时间继电器采用静态集成电路，作为辅助元件用于各种保护和自动控制的回路中，使被控制的元件得到可调的动作延时。具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点，是替代电磁型时间继电器的理想产品。

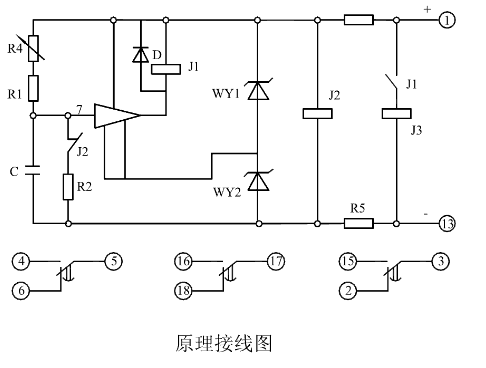

原理图

BS-13时间继电器由集成电路、电阻、电容及干簧继电器等元件组成。当继电器加入额定电压时J2经降压电阻R3、R5外附得到电压而动作，使其动断触点打开，此时电容器C1经电位器及电阻（R4、R1）而充电，随着充电时间的增长，7点电位将逐渐增高，当达到集成电路的驱动值时，从而使集成电路驱动干簧继电器J1并接通输出继电器J3，这样就使被控制的电路按一定的延时接通。继电器延时的调整是靠改变电位器R4来实现，其延时的获得是靠电容器充电来实现。

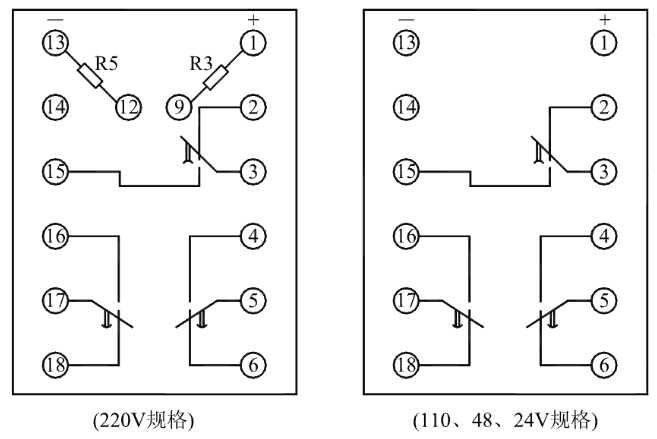

BS-13工作原理图

整定参数表

型号	延时范围	时间一致性	电源类型
BS-11	0.15~1.5S	0.06S	AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
BS-12	1~5S	0.12S	AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
BS-13	2~10S	0.25S	AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
BS-14	4~20S	0.5S	AC/DC：24V、48V、110V、220V（直流220V应外附电阻）
