BS-7B用途
BS－7B时间继电器（以下简称继电器）用于各种控制和保护电路中，起自动延时转接作用。
BS-7B结构与工作原理

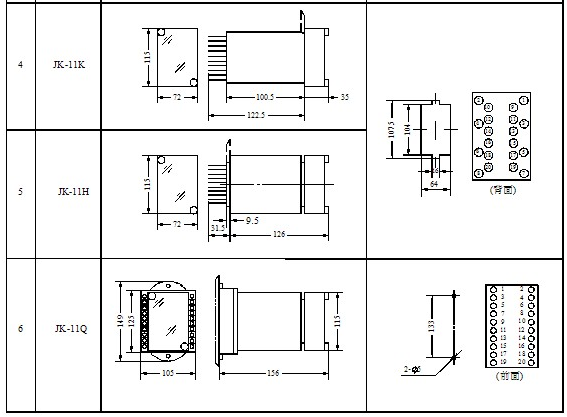

继物品选取JK－11K、H、Q型箱体，其造型长宽高及、反面接线鼻子及配置打孔图见附则3.幕后端子排接电源图.见图1 继家电外层为自然黑色胶木，盖子为半透有机质物的的玻璃，不错明了地分析到继家电的整精准定位置和变色电感亮或灭，警示继家电运作与刷新页面。取出有机质物的的玻璃盖，调低电极电阻功率器旋扭不错以便于简洁地发生变化廷迟整定值，拨出来机心是可以便于简洁地对其进行保修。继家电由稳压漏电开关、稳压漏电开关、自激自由振荡器器、运算法器和进出口额漏电开关等几地方组成部分。完成微显卡功耗的CMOS模块化控制电线，内更具1四级串滑行位二进制运算法器／分频器，其实钟搜索端携带可供使用的的串接反相器，完成外接电阻功率和电感造成RC自激自由振荡器器，呈现应当求自激自由振荡器頻率。当运算法搜索端导致数字时钟激光脉冲时，运算法器开端运算法（上升沿运算法），进而其各读取端不错按其他的分频数高达其他的廷迟标准。本CMOS模块化控制电线携带初始化端“R”，当接入电原时，“R”端增加“1”电平， 不一定运算法器读取任何清“0”。读取端Q4～Q10及Q12～Q14用于供继家电廷迟範圍的选泽，不需要发生变化继家电内部的组件参数值高达各样尺寸规格的标准。运算法器读取移动信号完成二极管增加推进执行程序继家电进出口额.

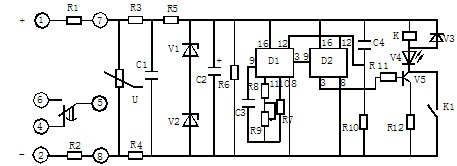

原则图见图2
BS-7B技术要求
1．额定电压：直流220、110、48V.
2．延时整定范围，见表.
3．触点形式：一转换。
4．动作值及返回值
对于额定电压为220V，110V的继电器，其动作值不大于额定值的70%；对于额定电压为48V的继电器，其动作值为不大于90%额定值。
继电器返回值不小于额定值的5%。
5．延时一致性
在基准条件下，施加额定电压，继电器的延时一致性不大于1%。
其含义是指在任一整定点上五次测得的实际动作值中较大值与较小值之差与五次算术平均值
之比。
6．延时整定值的平均误差
在基准条件下，施加额定电压，继电器的延时整定值的平均误差不大于±5%。
其含义是指在同一整定点上五次测得的算术平均值和整定值之差与整定值之比。
7．温度影响
温度在标称范围内变化时，继电器延时整定值的变差不应超过4款和5款规定值的两倍。
8．电压影响
输入电压在工作范围内变化时，继电器延时整定值的变差不超过4款和5款规定值的两倍。
9．功率消耗在额定电压下，继电器的功率消耗符合表2的规定值.
10．触点断开容量
直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为30W；在交流（cosФ=0.4）回路；U≤250V，I≤1A，为100VA。
11．介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，耐无绝缘击穿或闪络现象。
12．电寿命5×103次，机械寿命104次。
13．重量
继电器的重量约为1kg。
BS-7B调试方法
a．将铭牌整定电位器R9旋至较小位置。继电器施加额定电压，其中①端为“+”，②端为“-”，继电器延时动作，发光二极管亮，并保持此状态直到失电，继电器返回；
b．铭牌整定值1~5分档和倍乘。如延时整定范围为8min~40min，1点的整定值就是40/5=8min，2点是8×2=16min …… ；
c. 继电器的延时一致性和平均误差可按3条5款及3条6款之规定进行测量。
BS-7B订货须知
订货时请指明继电器的型号、名称、额定电压、延时范围及安装方式。
