DZS-14BG概述
DZS-14BG继电器属于延时中间继电器，主要用于各种保护和自动控制回路中，以增加保护和控制线路的触点数量和触点容量。
DZS-14BG工作原理
继电器分为动作延时和返回延时两种。在继电器线圈上面或下面装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器动作延时或返回延时。
技术参数

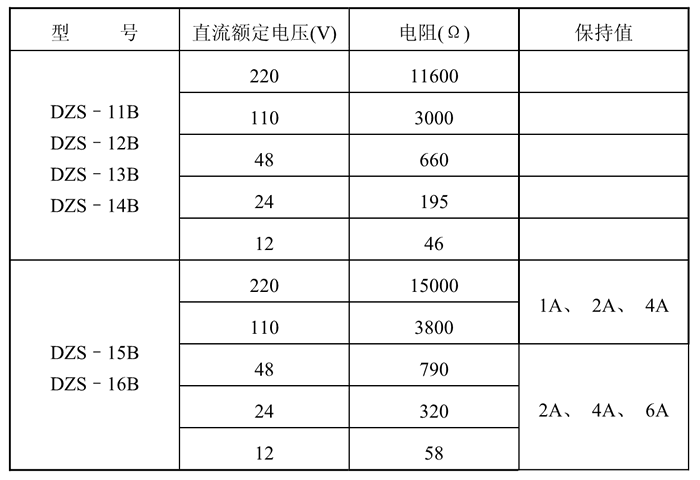

●DZS-14BG继电器的额定技术数据如下表所示：
●额定电压：DC 220V、110V、48V、24V、12V。
●额定电流：1A、2A、4A、6A。
●动作值：不大于额定电压的70％，返回电压不小于额定电压的2％，（返回延时继电器此项不要求）。
●保持值：保持电流不大于80％额定电流。
●返回值：不小于额定值的5％。
●动作延时：在额定电压下不小于0.06s。
●返回延时：在通电时间不小于0.5s然后断开电源，其返回时间不小于0.4s，不大于3秒。
●保持电流：不大于额定电流的80%。
●功率消耗：额定电压下不大于5W。
●热性能：当周围环境温度为40℃时，继电器电压工作（或电流保持）绕组应能长期承受110％ 额定工作电压（或额定保持电流）值，其允许温升应不超过65℃。
●触点长期允许接通电流：5A。
●触点断开容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A为50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A为250VA。
●电寿命：5×10
3次。
●机械寿命：2.5×10
4次。
DZS-14BG调试方法
1、动触点与静触点间隙不小于2mm。动作电压应调整在额定电压的35%～70％范围内。
2、动合触点闭合后压力应不小于0.08N，动断触点压力不小于0.08N。
3、改变触电片的压力、动板和铁芯间的气隙，增减阻尼环片数，可获得不同延时数值。
