RY-D概述

RY系列静态导轨电压继电器（以下简称本继电器）用于发电机、变压器和输电线的电器保护装置中，作为过电压保护或低电压闭锁的启动原件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低压继电器使用无抖动现象，提供辅助电源后完全可以替代电磁型电压继电器。

产品特点

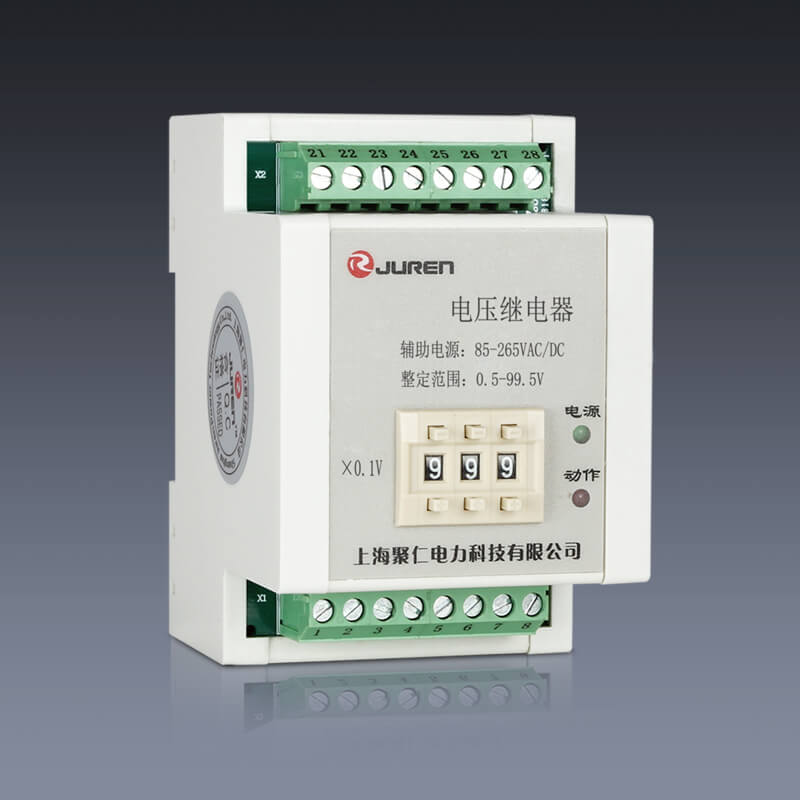

RY-D静态导轨电压继电器则是根据市场发展需要自行研发了D(导轨安装式)型壳体，此种壳体体积小、外形美观、轻便，重量只有300-350g、可无限拼装，符合欧规标准。可直接安装在开关柜35mm导轨条上，极大的提高了安装密度，方便接线。

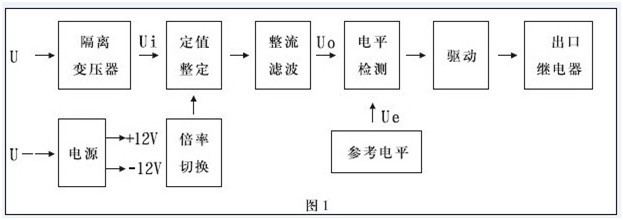

原理说明

本接触器设备为静止型接触器设备，运用进口商智能家居控制电线组成；被在线测量的聊天电流U～经隔离霜配电变压器减压后取得与被测电流不成比例的电流Ui,经整定后展开整流，整流后激光脉冲电流经滤波器滤波，取得与Ui不成比例的电流电电流Uo,在电平验测中Uo与电流电参看电流Ue展开十分，若电流电电流Uo大于参看电流，电平验测器内容输出的正卫星信息，动力出口商接触器设备，则本接触器设备趋于稳定运行感觉。否则，殊不知是过电流接触器设备也许低电流接触器设备，若电流电电流Uo高与参看Ue,电平验测器内容输出的负卫星信息，本接触器设备趋于稳定不运行感觉。

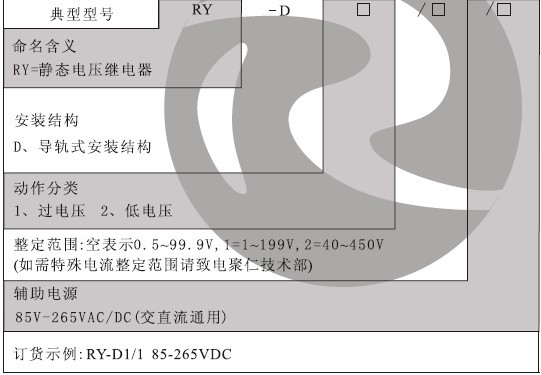

继电器型号分类及其含义

技术参数

1、助手电原：85V-265VDC/AC2、电机负载技能：联席会漏电开关支持暂时接起1.2倍功率值3、的电压整定区间：1-199V档，超级差1V；40-450V，超级差1V。

4、整定误差
   a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=（5次测量平均值-整定值）整定值×100%。
   b、在基础条件下，同一整定值上测量的5次动作值的较大值和较小值应不大于的4%。
   c、在-10℃～50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。
   d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

5、动作时间
a、过电压继电器：1.2倍整定值的动作时间不大于25ms;2倍整定值的动作时间不大于20ms.
b、低电压继电器：0.5倍整定值的动作时间不大于20m.

6、返回系数
a、过电压继电器返回系数为0.85～0.95；
b、低电压继电器返回系数为1.02～1.12；

7、返回时间：不大于27ms

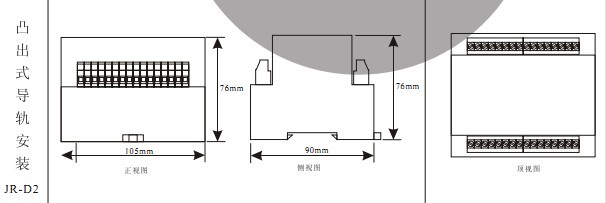

外形及开孔尺寸
