HBDY-9A11/DE过电压继电器

文章类别：HBDY-9型无源电压继电器

文章概述

产品型号：HBDY-9A11/DE电压继电器
动作时间：小于30ms
返回时间：小于45ms
返回系数：大于0.9

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

HBDY-9A11/DE电压继电器为无辅源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。HBDY-9A11/DE采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

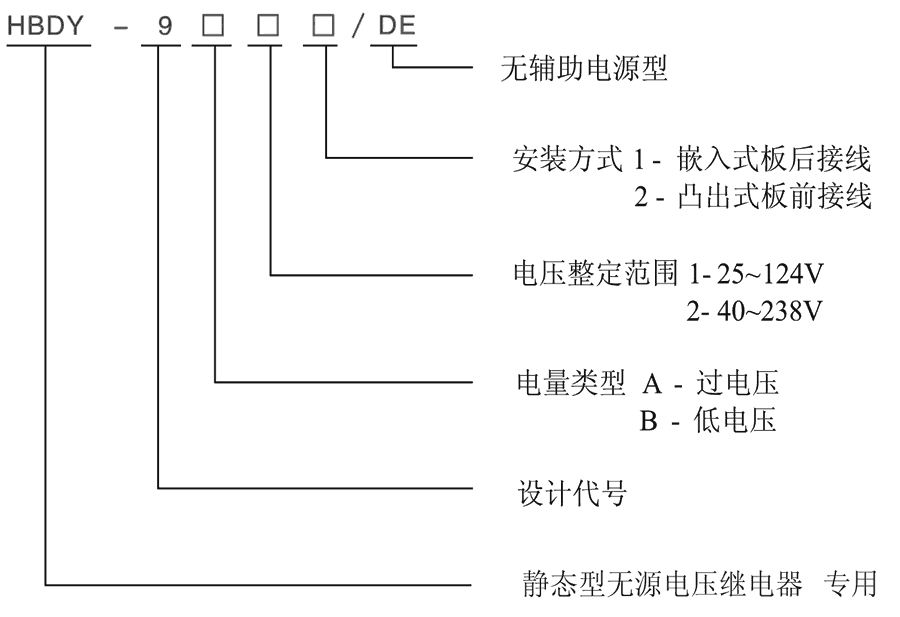

HBDY-9A11/DE型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■整定范围为25V~124V或40V~238V。
■HBDY-9A11/DE电压继电器无需辅助电源，交直流通用。
■精度高、级差小为1V、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

HBDY-9A11/DE工作原理

被测的相额定电阻值电流电流电流根据消毒送样方法后，获得与被测的相额定电阻值电流电流电流成比例图的送样方法的相额定电阻值电流电流电流Ui，接着根据拨码整定，再实行整流滤波，获得直流电Uo，思维模式集成运放开关将Uo与门坎的相额定电阻值电流电流电流Uz实行相当。若Uo<Uz，则销往国产品继小家电不动做；若Uo>Uz，则销往国产品继小家电动做。欠的相额定电阻值电流电流电流在欠的相额定电阻值电流电流电流工作睡眠状态下动做标识标志灯发光字广告字，过的相额定电阻值电流电流电流在过的相额定电阻值电流电流电流工作睡眠状态下动做标识标志灯发光字广告字。HBDY-9A11/DE的相额定电阻值电流电流电流继小家电还可设特意集成运放，保证质量销往国产品继小家电在上电瞬息和发飘指定时间封杀销往国产品继小家电，使之不动做。不带辅助电源电压继电器工作原理

HBDY-9A11/DE触点形式及动作方式

型号	动作方式	整定范围	返回系数	返回时间
HBDY-9A11/DE	过电压继电器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9A12/DE	过电压继电器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9A21/DE	过电压继电器	AC/DC：40V~238V	>0.9	<45ms
HBDY-9A22/DE	过电压继电器	AC/DC：40V~238V	>0.9	<45ms
HBDY-9B11/DE	欠电压继电器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9B12/DE	欠电压继电器	AC/DC：25V~124V	>0.9	<45ms
HBDY-9B21/DE	欠电压继电器	AC/DC：40V~238V	>0.9	<45ms
HBDY-9B22/DE	欠电压继电器	AC/DC：40V~238V	>0.9	<45ms

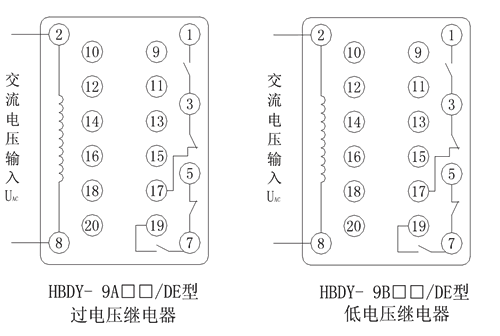

HBDY-9A11/DE接线图

HBDY-9A11/DE技术参数

额定参数
辅助电源	AC/DC：25V~124V、AC/DC：40V~238V
过电压返回系数	>0.9
欠电压返回系数	<1.1
过电压动作时间	<30ms
欠电压动作时间	<45ms
过电压返回时间	<45ms
欠电压返回时间	<30ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
