  • HJZZ-92/1分闸、合闸、电源监视继电器
  • 文章类别：HJZZ型分合闸电源监视继电器
  • 文章概述

  • 产品型号：HJZZ-92/1
    触点形式：4常开1转换
    动作延时：≤20ms
    额定电压：24V、48V、110V、220V（AC/DC）

    • 产品分类

    询价留言

    概述
    HJZZ-92/1分闸、合闸、电源监视继电器用于直流或交流操作的各种自动控制或保护线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸回路和电源监视回路出口中间继电器断电返回的延时时间。
    主要技术参数

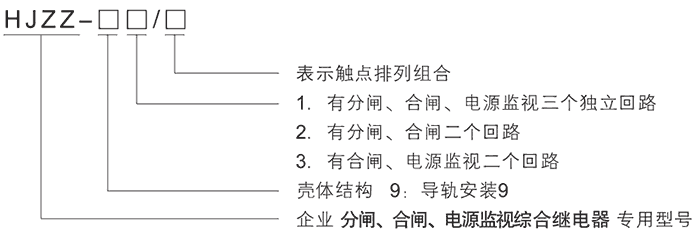

    HJZZ-92/1型号及其含义
    HJZZ-92/1触点形式及延时时间
    型号 触点形式 动作延时 分闸返回延时 其它回路返回延时
    HJZZ-91 3常开2常闭 ≤20ms <15ms 20ms~3s可调
    HJZZ-92/1 4常开1转换 ≤20ms <15ms 20ms~3s可调
    HJZZ-92/2 2常开2常闭1转换 ≤20ms <15ms 20ms~3s可调
    HJZZ-92/2A 3常开2常闭1转换 ≤20ms <15ms 20ms~3s可调
    HJZZ-92/3 3常开1常闭1转换 ≤20ms <15ms 20ms~3s可调
    HJZZ-93/1 4常开1转换 ≤20ms <15ms 20ms~3s可调
    HJZZ-93/2 2常开2常闭1转换 ≤20ms <15ms 20ms~3s可调
    HJZZ-93/3 3常开1常闭1转换 ≤20ms <15ms 20ms~3s可调
    接线图

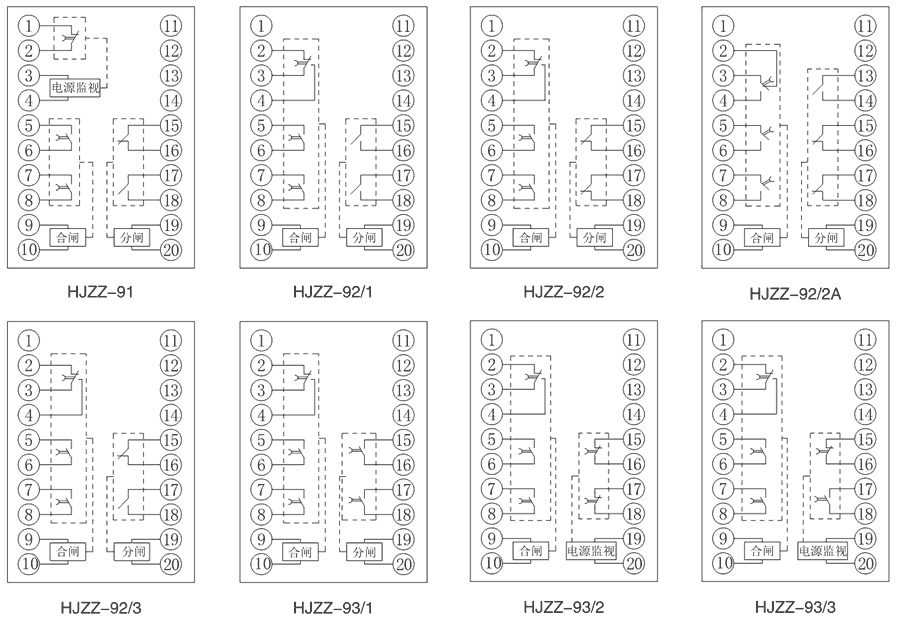

    HJZZ-92/1内部接线图
    HJZZ-92/1技术参数
    额定参数
    直流额定电压 24V、48V、110V、220V可选
    交流额定电压 24V、48V、110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤80%额定电压
    动作时间 <20ms
    返回延时 分闸回路<20ms，合闸、电源监视回路20ms~3s可调
    返回电压 ≤20%
    功耗 ≤10W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    HJZZ-92/1阻燃壳体

    HJZZ-92/1静态集成电路

    HJZZ-92/1端子排接线

    HJZZ-92/1导轨条安装

    导轨安装结构
    HJZZ-92/1导轨安装结构外形尺寸
