JDY-1010A过电压继电器

文章类别：JDY-1000型电压继电器

文章概述

产品型号：JDY-1010A
额定电压：48V、110V、220V（AC/DC）
触点形式：1常闭
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JDY-1010A电压继电器为瞬时动作特性，用于发电机，变压器，输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JDY-1010A采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

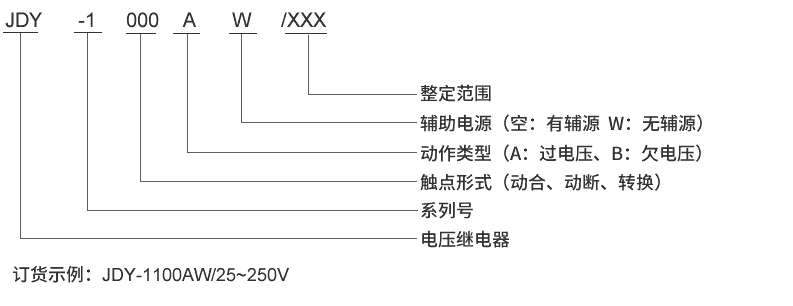

JDY-1010A型号及其含义

主要特点

■采用拨盘设定；或数码管显示，按键设定。
■整定范围10~450V，级差1V。
■50Hz、60Hz通用。
■JDY-1010A电压继电器输出可设定延时动作，动作时间可设0.1~999.9秒（仅数显型）。

JDY-1010A触点形式及动作方式

型号	触点形式	额定电压	整定误差	返回系数
JDY-1002A过电压继电器	2转换	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1110A过电压继电器	1常开1常闭	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1220A过电压继电器	2常开2常闭	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1100A过电压继电器	1常开	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1120A过电压继电器	1常开2常闭	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1210A过电压继电器	2常开1常闭	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1001A过电压继电器	1转换	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1200A过电压继电器	2常开	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1020A过电压继电器	2常闭	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1010A过电压继电器	1常闭	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1101A过电压继电器	1常开1转换	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1011A过电压继电器	1常闭1转换	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-1002B欠电压继电器	2转换	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1110B欠电压继电器	1常开1常闭	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1220B欠电压继电器	2常开2常闭	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1100B欠电压继电器	1常开	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1120B欠电压继电器	1常开2常闭	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1210B欠电压继电器	2常开1常闭	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1001B欠电压继电器	1转换	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1200B欠电压继电器	2常开	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1020B欠电压继电器	2常闭	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1010B欠电压继电器	1常闭	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1101B欠电压继电器	1常开1转换	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-1011B欠电压继电器	1常闭1转换	AC/DC：48V、110V、220V	≤±3%	≤1.2

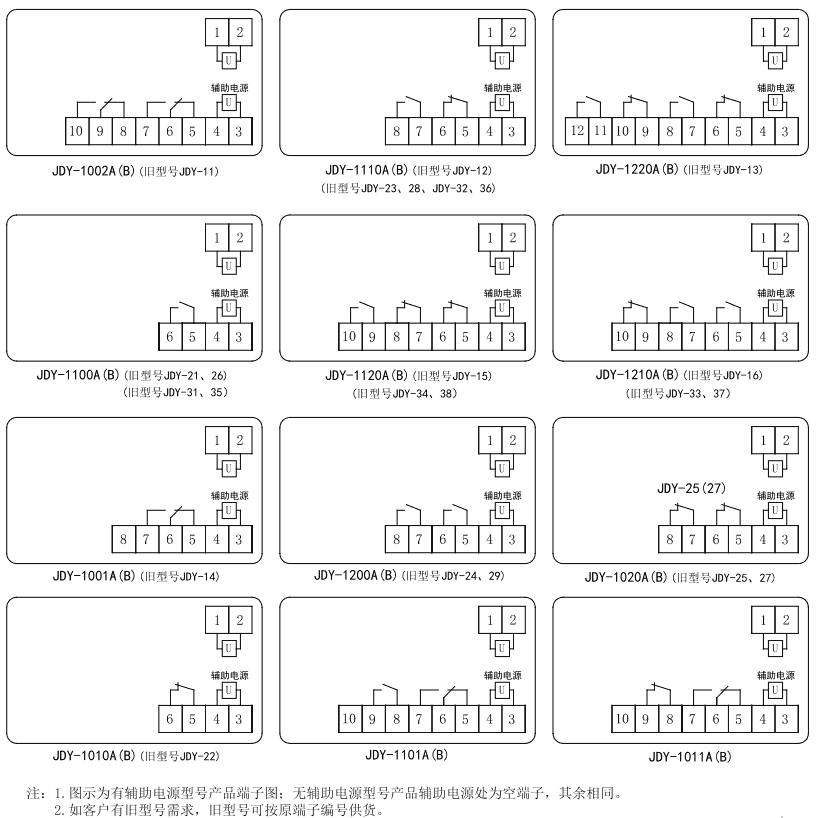

接线图

JDY-1010A技术参数

额定参数
额定电压	AC/DC：48V、110V、220V
整定误差	≤±3%
过电压返回系数	≥0.85
欠电压返回系数	≤1.2
变差	≤±2%
过电压动作时间	1.2倍整定值≤35ms、1.2倍整定值≤20ms
欠电压返回时间	0.5倍整定值≤35ms
返回时间	≤35ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
