JY-7A/5欠电压继电器

文章类别：JY-7型有辅源电压继电器

文章概述

产品型号：JY-7A/5
功能类型：欠电压继电器
返回系数：1.04~1.08
返回时间：小于27ms

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY-7A/5电压继电器为有辅助电源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7A/5采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

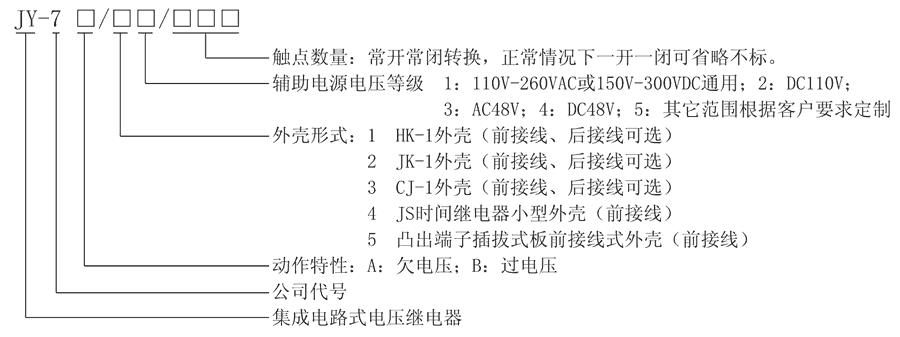

JY-7A/5型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■带辅助电源电压继电器整定范围：10~399V。
■带辅助电源电压继电器，辅助电源采用开关电源工作方式，交直流通用，范围大，交流60V~260V，直流48~300V。
■JY-7A/5电压继电器精度高、级差小、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

JY-7A/5触点形式及动作方式

型号	动作方式	整定范围	返回系数	返回时间
JY-7A/1	欠电压继电器	10V~399V	1.04~1.08	<27ms
JY-7A/2	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/3	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/4	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/5	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7B/1	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/2	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/3	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/4	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/5	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms

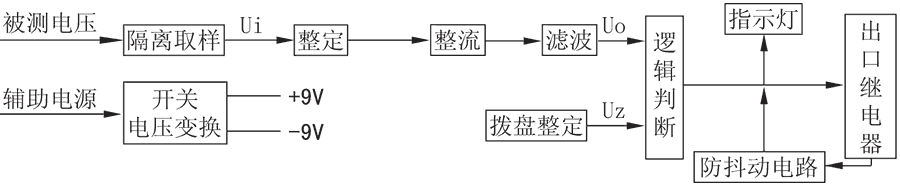

JY-7A/5电压继电器工作原理

被测电流电流相电阻值通过阻值分压送样后，实现与被测电流电流相电阻值成百分比的送样电流电流相电阻值Ui，如果通过拨码整定，再实行整流滤波，实现直流电Uo，方法论电线路开关将Uo与门坎电流电流相电阻值Uz实行是比较。对欠电流电流相电阻值继电商，若Uo>Uz，则口贸易继电商不行为；若Uo<Uz，则口贸易继电商行为。对过电流电流相电阻值继电商，若Uo<Uz，则口贸易继电商不行为；若Uo>Uz，则口贸易继电商行为。JY-7A/5电流电流相电阻值继电商还拥有专程电线路，绝对口贸易继电商在铺助电上电瞬时和不固随机截获口贸易继电商，使之不行为。带辅助电源电压继电器工作原理

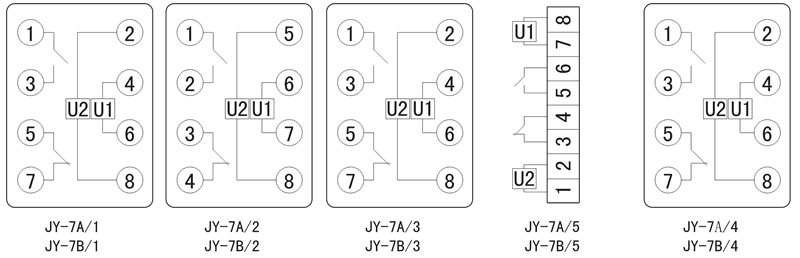

JY-7A/5接线图

JY-7A/5技术参数

额定参数
辅助电源	AC48V~260V、DC48V~300V
过电压返回系数	0.92~0.96
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
