JY-7DA/5欠电压继电器

文章类别：JY-7D型直流电压继电器

文章概述

产品型号：JY-7DA/5
功能类型：欠电压继电器
返回系数：1.04~1.08
返回时间：小于27ms

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY-7DA/5电压继电器为有辅助电源直流电压继电器，用于发电机，变压器，输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7DA/5采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

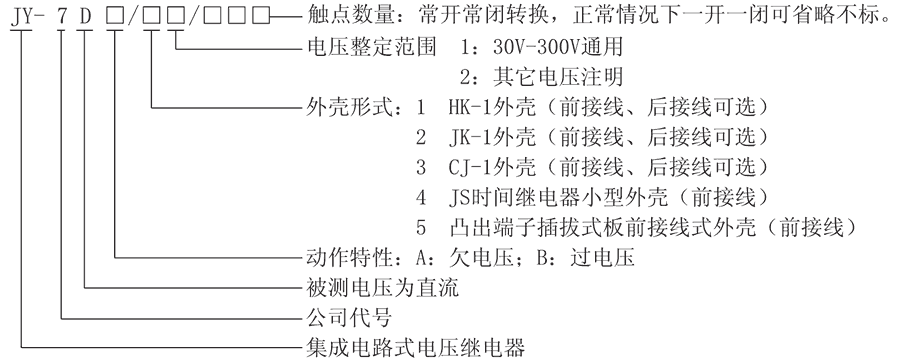

JY-7DA/5型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■带辅助电源电压继电器整定范围：30~300V。
■带辅助电源电压继电器，辅助电源采用开关电源工作方式。
■JY-7DA/5电压继电器精度高、级差小、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

JY-7DA/5整定范围及返回系数

型号	动作方式	整定范围	返回系数	返回时间
JY-7DA/1	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DA/2	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DA/3	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DA/5	欠电压继电器	30V~300V	1.04~1.08	<27ms
JY-7DB/1	过电压继电器	30V~300V	0.94~0.97	<27ms
JY-7DB/2	过电压继电器	30V~300V	0.94~0.97	<27ms
JY-7DB/3	过电压继电器	30V~300V	0.94~0.97	<27ms
JY-7DB/5	过电压继电器	30V~300V	0.94~0.97	<27ms

JY-7DA/5电压继电器工作原理

被测输出功率通过电阻功率分压采样后，实现与被测输出功率成百分比的采样输出功率Ui，之后通过拨盘整定，再开始整流滤波，实现直流电Uo，在逻辑性双回路将Uo与门坎输出功率Uz开始较为。对欠输出功率继电嚣，若Uo>Uz，则外贸用于外贸出口量贸易继电嚣不运动；若Uo<Uz，则外贸用于外贸出口量贸易继电嚣运动。对过输出功率继电嚣，若Uo<Uz，则外贸用于外贸出口量贸易继电嚣不运动；若Uo>Uz，则外贸用于外贸出口量贸易继电嚣运动。JY-7DA/5输出功率继电嚣在辅助软件电源线上电一秒钟，防颤动电路设计岗位，黑客入侵外贸用于外贸出口量贸易继电嚣，约有1.5秒种。带辅助电源电压继电器工作原理

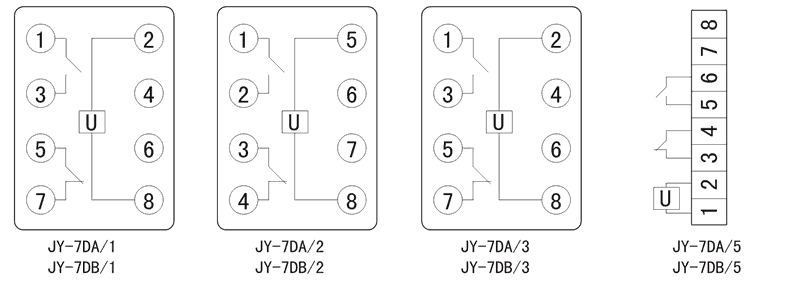

JY-7DA/5接线图

JY-7DA/5技术参数

额定参数
辅助电源	DC48V~300V
过电压返回系数	0.94~0.97
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
