JY-7GA/2欠电压继电器

文章类别：JY-7G型电压继电器

文章概述

产品型号：JY-7GA/2
功能类型：欠电压继电器
触点形式：2转换
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY-7GA/2电压继电器用于发电机，变压器，输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7GA/2采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

JY-7GA/2型号及其含义

主要特点

■整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。
■DK型（不带辅助电源）电压继电器整定范围：19V~130V、40V~260V、200V~420V。
■带辅助电源电压继电器整定范围：101~399V。
■带辅助电源电压继电器，辅助电源采用开关电源工作方式，交直流通用，范围大，交流60V~260V，直流90V~300V。
■JY-7GA/2电压继电器精度高、级差小、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

JY-7GA/2触点形式及动作方式

型号	触点形式	动作方式	动作时间	返回系数	返回时间
JY-7GA/DK/220	2常开2常闭	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/DK/220	2常开2常闭	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GA/DK	2常开2常闭	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/DK	2常开2常闭	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GA/1	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GA/2	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GA/3	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/1	2转换	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GB/2	2转换	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GB/3	2转换	过电压继电器	<25ms	0.92~0.96	<27ms

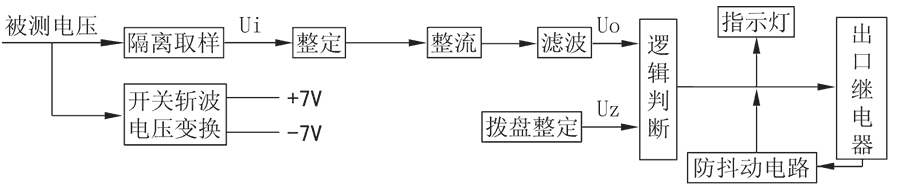

不带辅助电源电压继电器工作原理

若Uo<Uz，则出口值额继物品不舞蹈动做；若Uo>Uz，则出口值额继物品舞蹈动做。欠端电流值值在欠端电流值值动态下舞蹈动做显示灯荧光，过端电流值值在过端电流值值动态下舞蹈动做显示灯荧光。在过端电流值值动态下，继物品财政投入安全的使用立刻就，基于控制启闭斩波制造任务启闭电线有200ms廷时，以至于，继物品常闭触点发生反应时间段为200ms。基于选取控制启闭斩波，应该给启闭电线引发中度斩波扰乱，在想要很高的安全的使用问题下，可以用有輔助启闭电线的继物品。不带辅助电源电压继电器工作原理

带辅助电源电压继电器工作原理

对欠线电阻继电气，若Uo>Uz，则进口国商继电气不动做；若Uo<Uz，则进口国商继电气动做。对过线电阻继电气，若Uo<Uz，则进口国商继电气不动做；若Uo>Uz，则进口国商继电气动做。带辅助电源电压继电器工作原理

JY-7GA/2接线图

JY-7GA/2技术参数

额定参数
辅助电源	AC48V~260V、DC48V~300V
过电压返回系数	0.92~0.96
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
