JY-7GB/DK/220过电压继电器

文章类别：JY-7G型电压继电器

文章概述

产品型号：JY-7GB/DK/220
功能类型：过电压继电器
触点形式：2常开2常闭
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JY-7GB/DK/220电压继电器用于发电机，变压器，输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7GB/DK/220采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

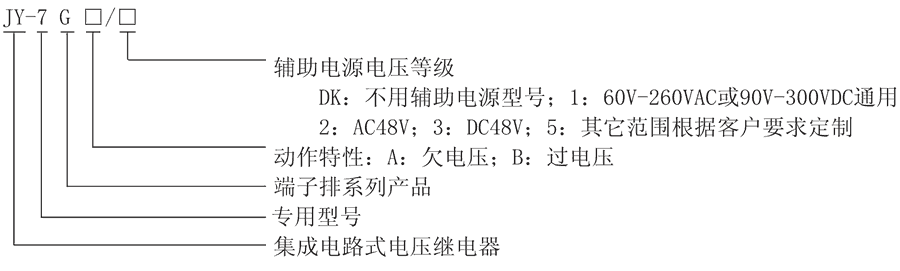

JY-7GB/DK/220型号及其含义

主要特点

■整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。
■DK型（不带辅助电源）电压继电器整定范围：19V~130V、40V~260V、200V~420V。
■带辅助电源电压继电器整定范围：101~399V。
■带辅助电源电压继电器，辅助电源采用开关电源工作方式，交直流通用，范围大，交流60V~260V，直流90V~300V。
■JY-7GB/DK/220电压继电器精度高、级差小、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

JY-7GB/DK/220触点形式及动作方式

型号	触点形式	动作方式	动作时间	返回系数	返回时间
JY-7GA/DK/220	2常开2常闭	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/DK/220	2常开2常闭	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GA/DK	2常开2常闭	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/DK	2常开2常闭	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GA/1	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GA/2	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GA/3	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/1	2转换	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GB/2	2转换	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GB/3	2转换	过电压继电器	<25ms	0.92~0.96	<27ms

不带辅助电源电压继电器工作原理

若Uo<Uz，则进出口贸易继机械不行动；若Uo>Uz，则进出口贸易继机械行动。欠的电流直流工作任务电压降在欠的电流直流工作任务电压降情形下行动信号灯灯闪光，过的电流直流工作任务电压降在过的电流直流工作任务电压降情形下行动信号灯灯闪光。在过的电流直流工作任务电压降情形下，继机械进入的选择快速，是因为打开斩波引起工作任务24v电原有200ms延时电路，但是，继机械触头体现时期为200ms。是因为进行打开斩波，有机会给24v电原创造偶尔斩波要素，在符合要求很高的的选择情形下，建议大家用有引导24v电原的继机械。不带辅助电源电压继电器工作原理

带辅助电源电压继电器工作原理

对欠交流电压降继电气，若Uo>Uz，则出来继电气不行动；若Uo<Uz，则出来继电气行动。对过交流电压降继电气，若Uo<Uz，则出来继电气不行动；若Uo>Uz，则出来继电气行动。带辅助电源电压继电器工作原理

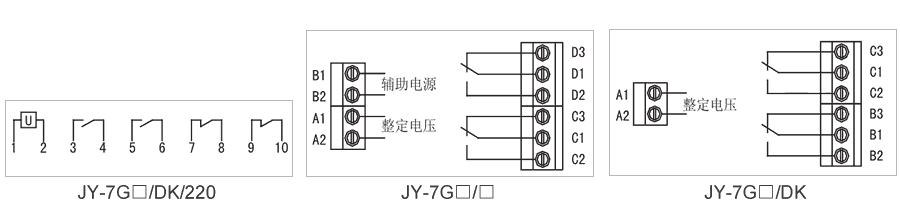

JY-7GB/DK/220接线图

JY-7GB/DK/220技术参数

额定参数
辅助电源	AC48V~260V、DC48V~300V
过电压返回系数	0.92~0.96
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
