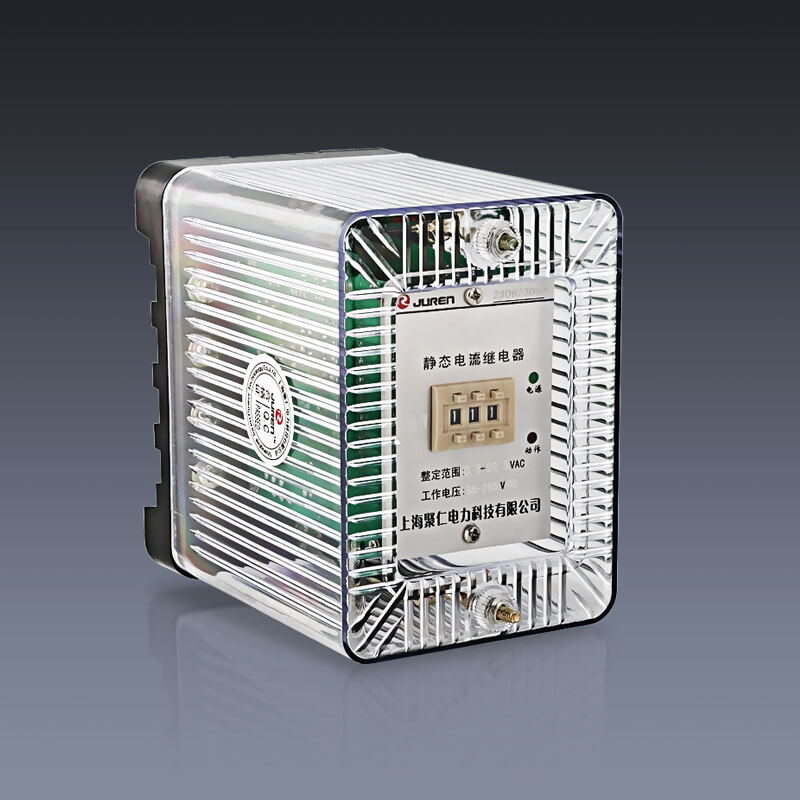

  • JDL-33静态电流继电器
  • 文章类别：电流继电器
  • 文章概述

  • 产品分类

    询价留言

    JDL-33用途
    JDL-33静态电流继电器适用于发电机、变压器和输电线路等设备的保护装置中作过负荷和短路保护的动作元件。



    JDL-33原理、结构及特点

    继电器采用电子电路和工艺设计制造，具有精度高、动作速度快、返回系数高、功耗小、整定直观方便等特点，可以替代DL系列电磁式电流继电器。
    继电器的型号规格及采用壳体如下：

    JDL-33型号命名原理、结构及特点

    整定范围代号 *
    触点分类代号 * *
    外形结构代号 * * *
    电流继电器
    静态式
    注： * —整定范围代号用英文字母 A～E 表示，具体见第3条。
     * * —触点分类代号用阿拉伯数字表示：1：一动合、一动断 3：二动断2：二动合
     * * *—外形结构代号用一位数表示：

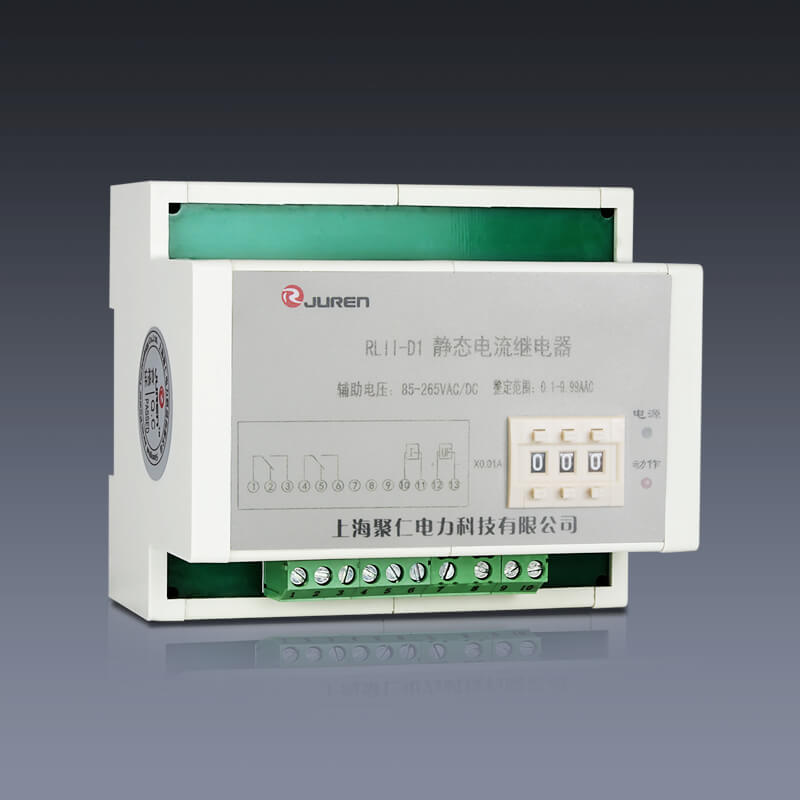

    （JDL-）1□□：固定安装式壳体，外形及安装尺寸附图1。

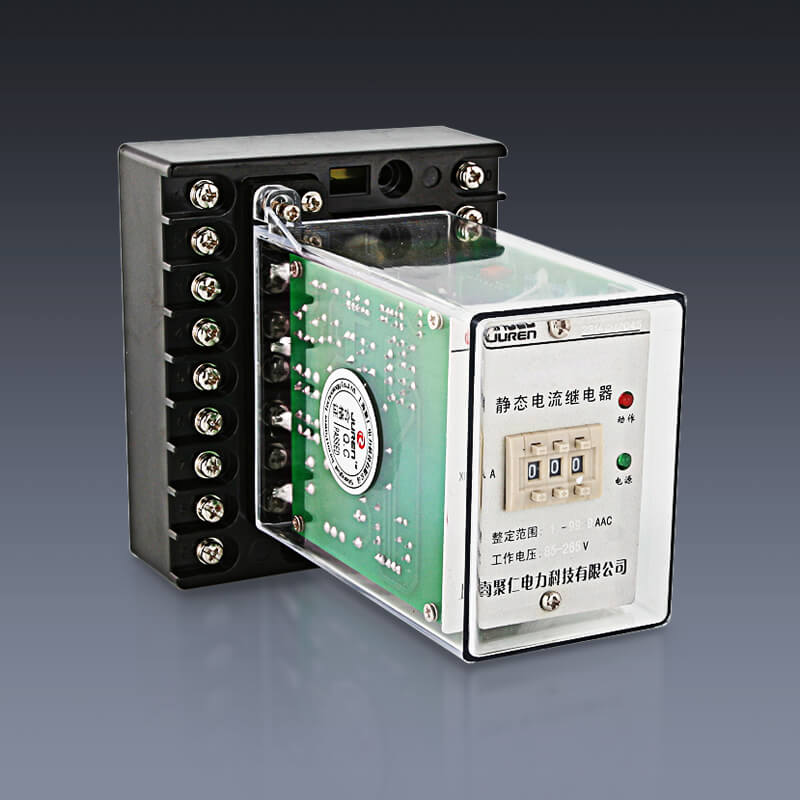

    （JDL-）2□□：JK-1型壳体，外形及安装尺寸见附图2。

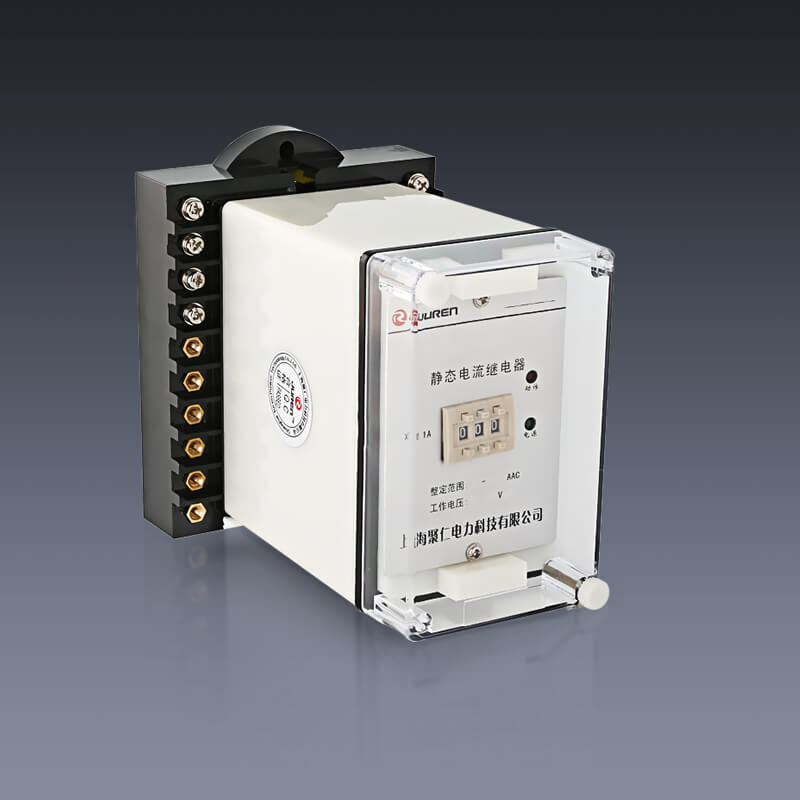

    （JDL-）3□□：JK-11K、Q型壳体，外形及安装尺寸见附图3。
    继电器是由集成电路构成的静态式电流继电器。被测交流电流经变流器后得到与其成正比的电压Ui，Ui经理想的全波整流、定值整定回路输出脉动电压，再经滤波电路得到与Ui成正比的直流电压U0。当U0高于触发器的门坎电压值时，触发器翻转输出一个高电平，驱动出口继电器动作，同时信号灯亮 (红色)。
    继电器的辅助电源经换相器得到固定极性的±12V直流电压 (使用接线时不必考虑输入电源极性) 同时有信号灯指示 (绿色)。

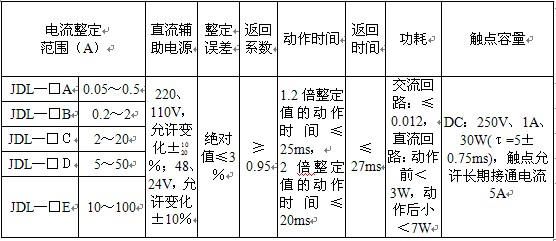

    JDL-33主要技术数据
    JDL-33主要技术数据

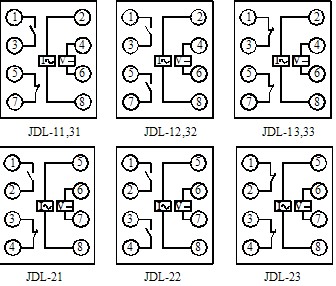

    JDL-33内部接线图
    JDL-33内部接线图
    JDL-33外形及开孔尺寸

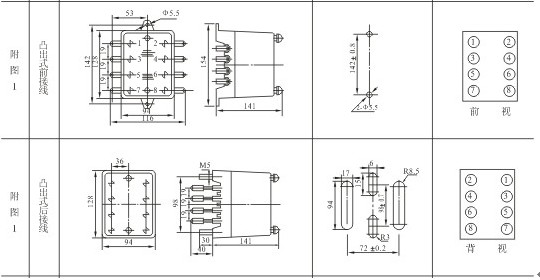

    JDL-33外形及开孔尺寸1

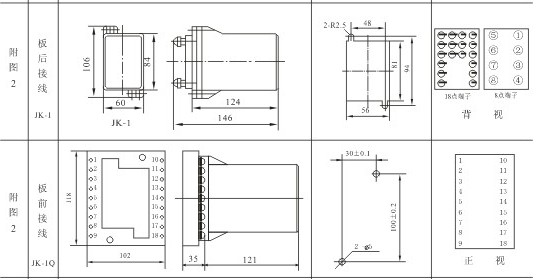

    JDL-33外形及开孔尺寸2

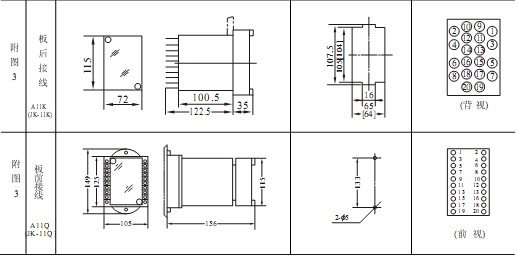

    JDL-33外形及开孔尺寸3

    ‍
