JDL-1002B电流继电器

文章类别：JDL-1000型电流继电器

文章概述

产品型号：JDL-1002B电流继电器
触点形式：2转换
辅助电源：48V、110V、220V（AC/DC）
返回时间：小于35ms

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

JDL-1002B电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件。JDL-1002B采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。

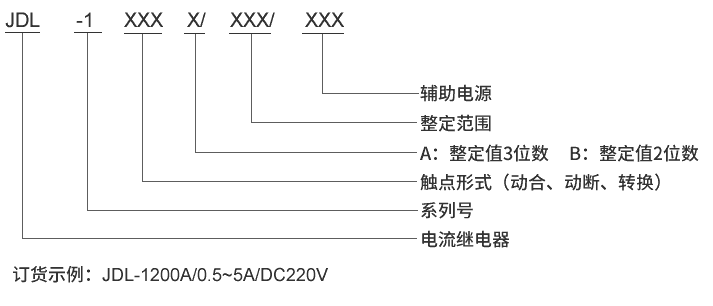

型号及含义

原理图

JDL-1002B功率延时继机械元件用于国外进口集成系统集成运放具有。被在线测量的聊天功率I~经隔離变流器后，在一方面级能够与被测、功率相等的电流值Ui。经定值整定后来进行整流，整流后的脉宽电流值经滤波器滤波，能够与Ui相等的整流电流值Uo。在电平探测中Uo与整流可以借鉴使用电流值Ue来进行相对比较，若整流电流值Uo远低于可以借鉴使用电流值，电平探测器所在的正数据，能够用于出口延时继机械元件，延时继机械元件始终处在動作的情况，反过来，若整流电流值Uo不低于可以借鉴使用电流值Ue，电平探测所在的负数据，JDL-1002B始终处在不動作的情况。目的以下的图提示：

JDL-1002B工作原理图

JDL-1002B电流继电器整定范围和触点数量

型号	触点形式	返回时间	整定误差	返回系数
JDL-1002A电流继电器	2转换	≤35ms	≤±3%	≥0.9
JDL-1110A电流继电器	1常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1220A电流继电器	2常开2常闭	≤35ms	≤±3%	≥0.9
JDL-1001A电流继电器	1转换	≤35ms	≤±3%	≥0.9
JDL-1120A电流继电器	1常开2常闭	≤35ms	≤±3%	≥0.9
JDL-1210A电流继电器	2常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1100A电流继电器	1常开	≤35ms	≤±3%	≥0.9
JDL-1010A电流继电器	1常闭	≤35ms	≤±3%	≥0.9
JDL-1200A电流继电器	2常开	≤35ms	≤±3%	≥0.9
JDL-1020A电流继电器	2常闭	≤35ms	≤±3%	≥0.9
JDL-1101A电流继电器	1常开1转换	≤35ms	≤±3%	≥0.9
JDL-1110B电流继电器	1常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1001B电流继电器	1转换	≤35ms	≤±3%	≥0.9
JDL-1002B电流继电器	2转换	≤35ms	≤±3%	≥0.9
JDL-1210B电流继电器	2常开1常闭	≤35ms	≤±3%	≥0.9
JDL-1120B电流继电器	1常开2常闭	≤35ms	≤±3%	≥0.9
JDL-1101B电流继电器	1常开1转换	≤35ms	≤±3%	≥0.9

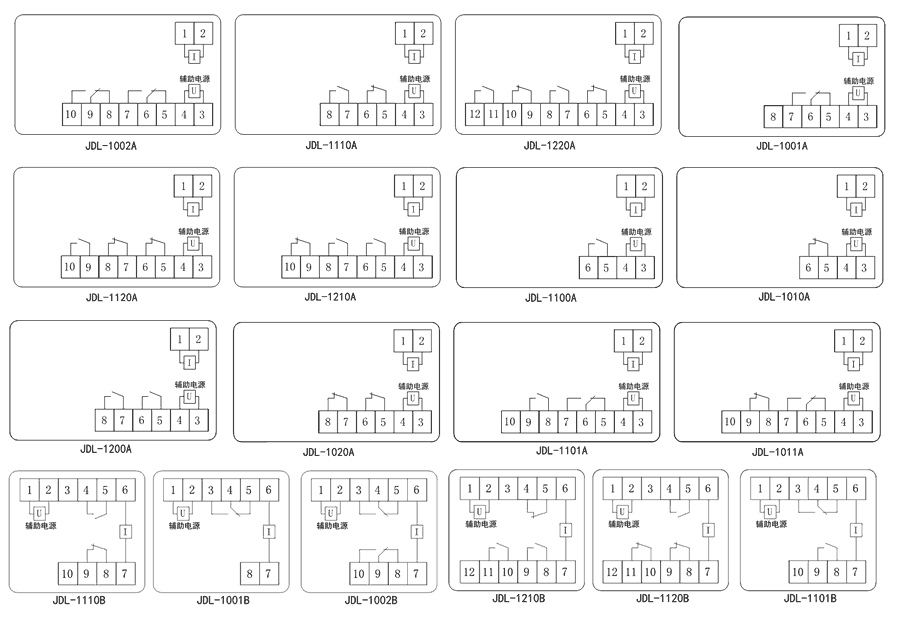

接线图

JDL-1002B技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	48V、110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
整定误差	≤±3%
动作时间	1.2倍整定值≤35ms，2倍整定值≤20ms
返回系数	≥0.9
返回时间	≤35ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
