SSJ-22A时间继电器

文章类别：SSJ型静态时间继电器

文章概述

产品型号：SSJ-22A
额定电压: 交流110V、220V
延时范围：0.02s～9.99s
安装方式：凸出插拔式

产品分类

询价留言

产品详情
产品分类
询价留言
星欧娱乐相关的文章

概述

SSJ-22A时间继电器采用静态集成电路，用于电力系统二次回路继电保护及自动控制回路中，作为延时装置，使被控元件得到所需延时。具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点，且工作电源采用开关电源变换，交直流通用，是替代电磁型时间继电器的理想产品。

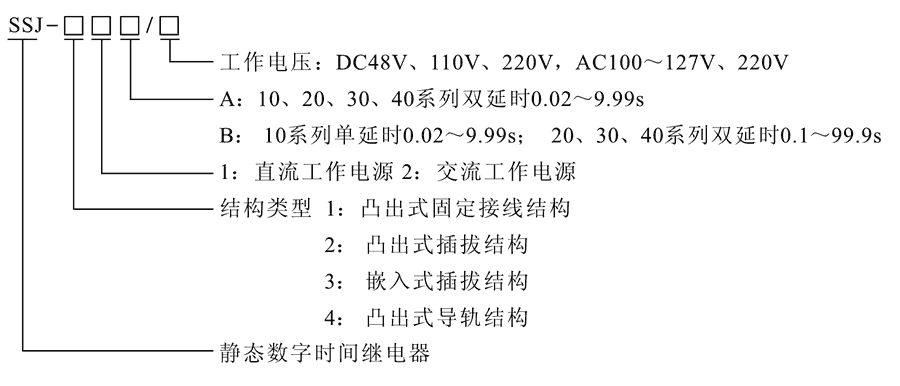

型号及含义

主要特点

●延时精度高于电磁式时间继电器，能满足电力系统继电保护中缩短保护时间级差的要求，是目前时间继电器理想的更新换代产品。SSJ-22A时间继电器采用拨码整定，拨码开关的三位数乘以0.01s或0.1s时间时基即为整定时间，改变整定值无需进行校验。
●SSJ-22A为动作延时型数字时间继电器采用进口CMOS集成电路构成，主要由振荡器、分频器和三级脉冲计数器组成，通过BCD码拨码开关整定延时值。
●通常不带电，施加额定电压后，继电器内部瞬动继电器动作、同时晶振起振, 产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时，SSJ-22A时间继电器由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。
●继电器的双延时回路延时相对独立，并各自驱动一个执行继电器, 所以两个执行继电器的动合触点按延时长短，可作为继电器的中止和滑动触点使用，但滑动触点闭合后, 其闭合状态一直保持到继电器失电返回为止，如用户需滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。

SSJ-22A原理图

用于原装进口CMOSibms线路，内部管理由自激自由振荡器、分频器和3级脉冲信号记数器组成部分，确认BCD码拨码电源开关整定延长的精力值。 SSJ-22A的精力继电嚣仍然用于了晶状体自激自由振荡器并增多的精力应对预置线路，就极快的延长的精力值也认真复合整定值，还具有很高的精确度。。

SSJ-22A工作原理图

触点类型及延时范围

型号	延时范围	触点类型	电源类型
SSJ-11A	0.02s~9.99s	双延时（即2幅独立延时动合触点，1副瞬动动合触点）	DC：48V、110V、220V
SSJ-11B	0.02s~9.99s	单延时（即1副延时动合触点，1副瞬动转换触点）	DC：48V、110V、220V
SSJ-12A	0.02s~9.99s	双延时（即2幅独立延时动合触点，1副瞬动动合触点）	AC：100~127V、220V
SSJ-12B	0.02s~9.99s	单延时（即1副延时动合触点，1副瞬动转换触点）	AC：100~127V、220V
SSJ-21A	0.02s~9.99s	双延时（即2副独立延时动合触点，1副瞬动转换触点）	DC：48V、110V、220V
SSJ-21B	0.1s~99.9s		DC：48V、110V、220V
SSJ-22A	0.02s~9.99s		AC：100~127V、220V
SSJ-22B	0.1s~99.9s		AC：100~127V、220V
SSJ-31A	0.02s~9.99s	双延时（即2副独立延时动合触点，2副瞬动转换触点）	DC：48V、110V、220V
SSJ-31B	0.1s~99.9s		DC：48V、110V、220V
SSJ-32A	0.02s~9.99s		AC：100~127V、220V
SSJ-32B	0.1s~99.9s		AC：100~127V、220V
SSJ-41A	0.02s~9.99s	双延时（即2副独立延时动合触点，1副瞬动转换触点）	DC：48V、110V、220V
SSJ-41B	0.1s~99.9s		DC：48V、110V、220V
SSJ-42A	0.02s~9.99s		AC：100~127V、220V
SSJ-42B	0.1s~99.9s		AC：100~127V、220V

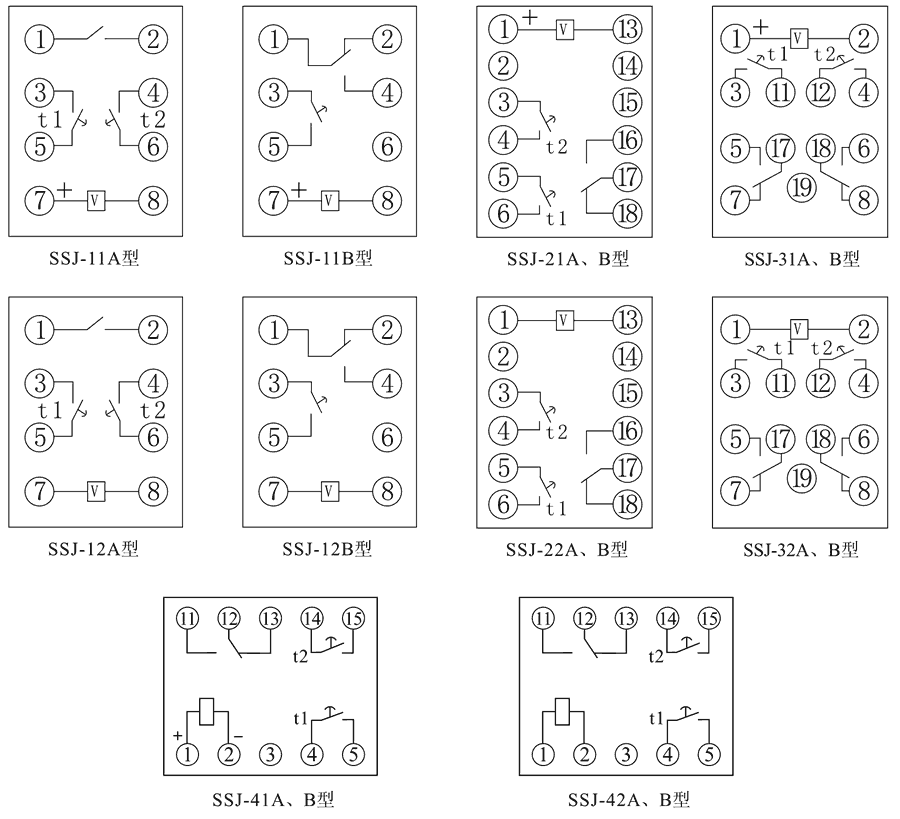

接线图

SSJ-22A技术参数

1、AC额定电压：220、127、110、100V。
2、DC额定电压：220V、110V、48V、24V。
3、动作值：不大于80％额定电压。
4、返回值：不小于5％额定电压。
5、触点容量：直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为30W；在交流（cosФ=0.4）回路，U≤250V，I≤1A，为100VA。
6、介质强度：继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，耐无绝缘击穿或闪络现象。
7、电寿命：电寿命5×10³次。
8、机械寿命：10⁴次。

主要特点

SSJ-22A阻燃壳体
